風電科普 | 風能開發重點環節，測風與風資源評價

當今，風電行業正在蓬勃發展。對于新手來說，了解風電測量評估的基礎知識是必不可少的。它可以幫助您更好地理解風力發電機組的運作原理、優化風場選址及提高能源利用率。在這篇文章中，我們將為您介紹有關風電測量評估的相關知識，讓您輕松掌握風電領域的基礎知識，邁出成功的第一步！

風電知識科普當今，風電行業正在蓬勃發展。對于新手來說，了解風電測量評估的基礎知識是必不可少的。它可以幫助您更好地理解風力發電機組的運作原理、優化風場選址及提高能源利用率。在這篇文章中，我們將為您介紹有關風電測量評估的相關知識，讓您輕松掌握風電領域的基礎知識，邁出成功的第一步！

01風是如何測量的

風電場測風是風能資源開發的一個重要環節，也是風能資源開發的前提和基礎，它對風電場的設計、建設具有重大影響，做好風電場的測風對于風能開發具有重要的意義。風電行業以前測風塔多由氣象、環保部門建造，用于大氣觀測和大氣環境監測。伴隨著我國風電的快速擴張，我國政府、新能源企業等開始投資建立測風塔，以保證風電場投資建設獲取第一手風能資料。近些年隨著全球?qū)︼L(fēng)能資源的普遍關注和風力發電行業的高質量發展，雷達測風、虛擬測風等一些設備和技術也逐漸普及。

一、測風設備

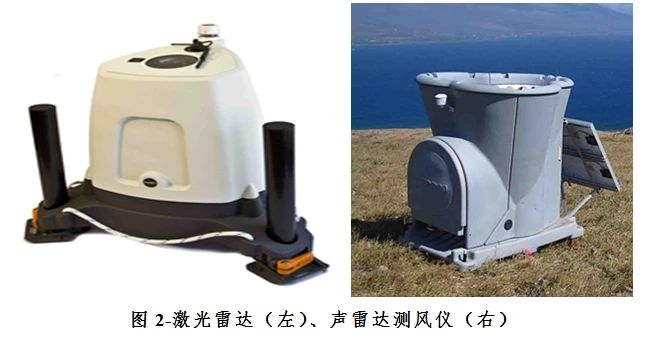

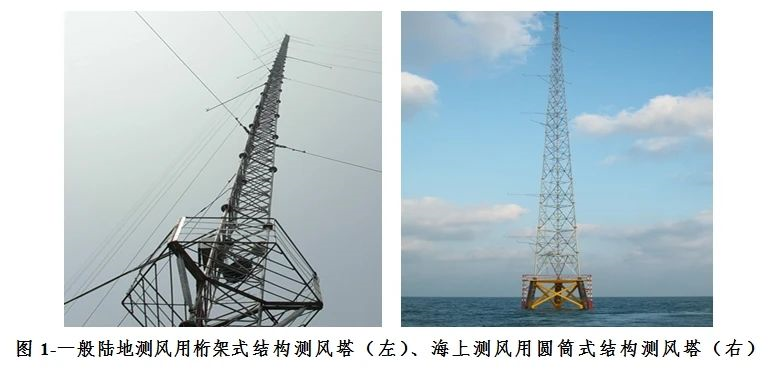

目前使用的風電場測風設備主要有：測風塔、激光雷達測風儀、聲波雷達測風儀等；主要用于陸地和海上測風。如下圖所示：

目前在陸上風電和灘涂地區的風電開發項目，較為常用的是桁架式結構和圓筒式結構測風塔，此類測風塔安裝較為簡便，可以不使用大型安裝設備，以下主要介紹此類測風塔的結構及性能。

1、常用測風塔介紹

風資源測量的主要風資源參數包括：風速、風向、溫度、氣壓和濕度。所采用的測量儀器包括：風速計、風向標、溫度計、氣壓計和濕度計等。

（1）測風塔概述
測風塔的組成包括：塔底座、橫桿、斜桿、風速儀支架、避雷針、拉線、測風軟件以及風杯、風向標等傳感器。測風塔架設在風電場場址內，多為桁架式結構和圓筒式結構，采用鋼絞線斜拉加固方式，高度一般不低于擬安裝風機的輪轂高度。在塔體不同高度處安裝有風速計、風向標以及溫度、氣壓等監測設備。全天候不間斷地對場址風力情況進行觀測，測量數據被記錄并存儲于安裝在塔體上的數據記錄儀中。

（2）測風塔的安裝要求

測風塔應具備結構安全、穩定、輕便，易于運輸、安裝及維護，風振動小，塔影影響小及防腐、防雷電等特點，測風塔應能抗擊當?shù)刈畲箨囷L(fēng)沖擊以及10~20年一遇的自然災害（如暴雨、洪水、泥石流、凝凍結冰等）。對于有結冰凝凍氣候現象的風電場，在測風塔設計、制作時應予以特別考慮。測風塔的形式可根據風電場的自然條件和交通運輸條件，選用桁架形拉線塔、圓筒形拉線塔、桁架形自立塔中的一種，以滿足測風要求為原則。測風塔的接地電阻應盡量滿足規范要求（小于4?），若接地確有困難，應盡可能采用降阻劑等措施降低接地電阻；對于多雷暴地區，測風塔的接地電阻應引起高度重視。

（3）測風塔主要設備
測風塔中安裝的測風設備包括：風速計、風向標、測風軟件、溫度計、氣壓計和濕度計等。

（a）風速計

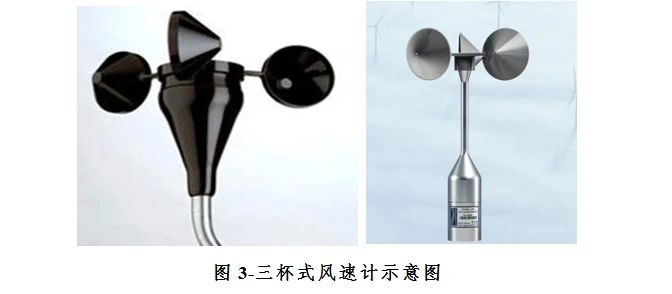

風速的測量儀器有旋轉式風速計、散熱式風速計、聲學風速計、超聲波風速傳感器等，風電場通常使用的絕大多數是旋轉式風速計。旋轉式風速計包括風杯風速計和旋槳式風速計。風杯風速計由3個或4個半球形或拋物錐形的空心殼組成。杯形風速計固定在互成120°角的三叉形支架上或互成90°角的十字形支架上，杯的凹面都順向一個方向。整個橫臂則固定在一根垂直旋轉軸上，在風力的作用下，風杯繞軸以正比于風速的轉速旋轉。另一種旋轉式風速計為旋槳式風速計，由一個三葉或四葉螺旋槳組成感應部分，將其安裝在一個風向標的前端，使它隨時對準風的來向。槳葉繞水平軸以正比于風速的轉速旋轉。

風速計安裝在測風塔已確定的各個高度上。為減小測風塔的“塔影效應”對風速測量的影響，風速計應固定在由測風塔塔身水平伸出的牢固支架上，應與塔體保持一定的距離：桁架式結構測風塔為塔架平面尺寸的3倍以上、圓管型結構測風塔為塔架直徑的6倍以上，固定風速計的支架應進行水平校正。安裝風速計的支架與測風區主風方向的夾角控制在30~90°。

此外，散熱式風速計利用一個被加熱物體的散熱速率與周圍空氣的流速有關，這種特性可以用來測量風速，但它主要用于測量小風速。聲學風速計沒有轉動部件，響應快，能測定沿任何指定方向的風速分量，但造價太高。一般測量風速還是使用旋轉式風速計。

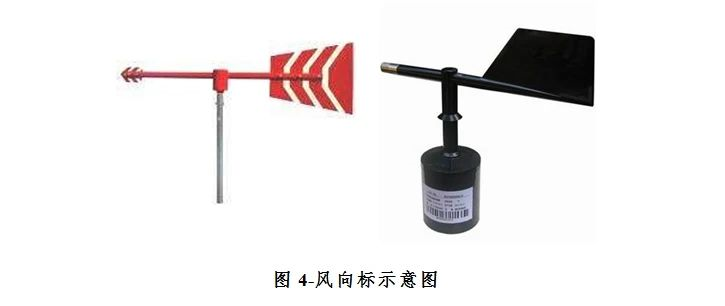

（b）風向標
風向標是測量風向的最通用裝置，有單翼型、雙翼型和流線型等，風向標一般是由尾翼、指向桿、平衡錘及旋轉主軸四部分組成的首尾不對稱平衡裝置。其重心在支撐軸的軸心上，整個風向標可以繞垂直軸自由擺動。
風向標安裝在測風塔已確定的高度上。應固定在桁架式結構測風塔直徑的3倍以上、圓管型結構測風塔直徑的6倍以上的牢固橫梁處，迎主風向安裝（橫梁與主風向呈90°），并進行水平校正。此外，風向標應根據當?shù)卮牌切拚?，按實際“北”方向安裝。

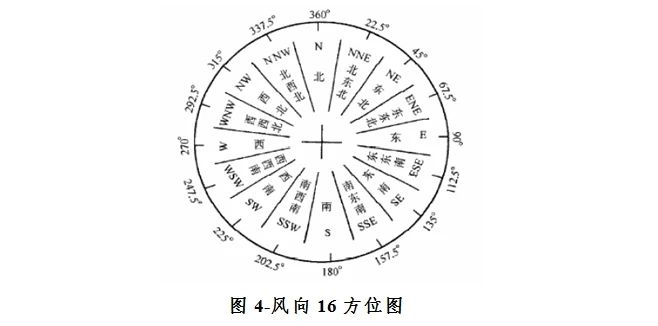

風向的表示一般用16個方位表示，即為北北東（NNE）、東北（NE）、東北東（ENE）、東（E）、東南東（ESE）、東南（SE）、南南東（SSE）、南（S）、南南西（SSW）、西南（SW）、西南西（WSW）、西（W）、西北西（WNW）、西北（NW）、北北西（NNW）、北（Ｎ）靜風即為（Ｃ）。

風向也可以用角度來表示，以正北為基準，順時針方向旋轉，東風為90°，南風為180°，西風為270°，北風為360°。如圖4所示。

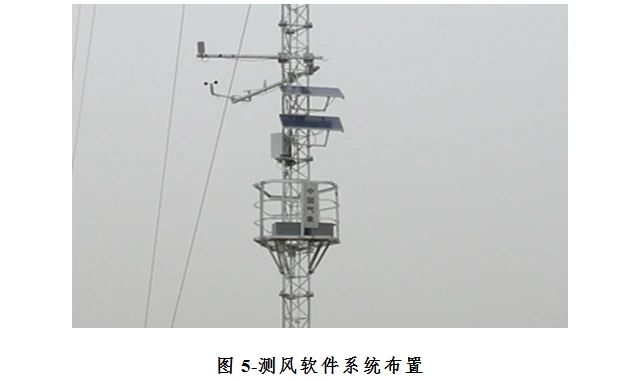

（c）測風軟件
測風軟件主要作用是將測風塔所測風速、風向、溫度和大氣壓力等各項指標通過傳感器以數據形式記錄下來，以便風資源工程師對風資源數據進行后續分析。
目前我國所用測風塔測風軟件主要為：NRG軟件、NOMAD軟件、Second-wind軟件和我國氣象部門自主研發的測風軟件等。

（d）測風設備的布置
測風塔一般應至少布置3層的風速觀測裝置，同時要布置風向、溫度、氣壓、濕度等氣象要素觀測以滿足今后風能資源評估和設計的有關要求。例如：對于100m高的測風塔，風速觀測設置為7層，一般在30m、50m、70m、80m、90m、100m（2套）高度設置。
測風塔的風向觀測布置，一般布置兩層，分別位于測風塔底層高度和頂層高度。對于特殊情況的風電場（如植被較高等）可適當調整或增加風向觀測裝置。
其他設備如溫度計、氣壓計和濕度計等一般安裝在測風塔5至10m高度的設備箱中。

（e）測風設備的維護和數據管理
目前風電場測風數據的收集、傳輸一般采用自動方式，同時還可以遠程監控。因此，在風電場測風運行期間，應隨時注意測風數據、測風設備運行、數據傳輸是否正常，一旦發現異常，應及時進行處理。除了進行遠程監控外，還應定期或不定期到測風現場對儀器設備進行檢查，從測風記錄存儲卡上收集原始測風數據。
按照規范要求，風電場前期測風一般要持續1年以上，因此最好每個月對測風數據進行初步的整理分析，主要對測風數據完整性、合理性、平均風速、平均風功率密度、風向分布等進行統計分析，發現測風過程中存在的問題，及時提出解決的方法和建議。

（f）測風位置的選擇
所選測風塔安裝地點應在風電場中具有代表性，并且周圍比較開闊；附近應無高的建筑物等障礙物，與單個障礙物距離應大于障礙物的3倍，與成排障礙物距離應保持在障礙物最大高度的10倍以上。
測風塔安裝的數量應依風電場的地形復雜程度而定，對于地形較平坦的風電場，可選擇在場址中央選擇有代表性的位置建立1-2基測風塔；對于地形復雜的風電場，測風塔的數量應根據地形的復雜程度適當增加。

02風是怎么評估的

建設風電場最基本的條件是要有能量豐富、風向穩定的風能資源。對風電場風能資源的評估是整個風電場建設、運行的重要環節，是風電項目的根本，也是風電場建設取得良好經濟效益的關鍵。現有的風能資源評估的技術手段有3種：基于氣象站歷史觀測資料的評估、基于測風塔觀測資料的評估和風能資源評估的數值模擬。

風電場風能資源評估的主要內容有空氣密度、風切變、湍流強度、年日變化、風速頻率和風向等。通過對這些要素的分析，我們可以對風電場的風能資源情況有一個了解和判斷。為風機選型和電量等后續工作做好準備工作。

只有了解了一個風電場的風資源情況，我們才能去評估它的可利用價值，為項目的評估和建設提供一個前提依據，最終通過經濟評價來確定一個風電項目的可行性。

一、風電場風能資源分析的依據

風資源分析的依據，來源于測風塔的實測數據。根據《風電場風能資源測量方法》GB/T18709-2002標準中的相關規定，風速數據現場采集的完整率大于98%。

通過對數據完整性和合理性的檢驗，對不合理數據進行分析判斷，整理出測風塔的連續一年的實測數據，根據GB/T18710-2002標準規定，需滿足風電場工程可行性研究報告編制辦法（發改能源[2005]899號）中的要求，最后得到有效數據完整率要大于等于90%。

二、風電場風能資源分析的基本要素

1、空氣密度

密度是物質的一種特性，不隨質量和體積的變化而變化，只隨物態（溫度、壓強）變化而變化。在一定的溫度和壓力下，每立方米空氣所具有的質量就是空氣密度。

一般情況下空氣密度的計算方法有如下兩種：

（1）當測風塔具有氣溫、氣壓及濕度觀測時，按以下公式直接計算輪轂高度的空氣密度（kg/m3）：

式中：T 、P 、E 分別為氣溫（℃）、氣壓（hPa）及水汽壓（hPa）。

（2）當具有溫度和氣壓數據時，可以根據如下公式進行計算：

其中：P 為平均空氣密度（kg/m3），P為年平均氣壓（hPa），R為氣體常數（287J/kg.K），T為年平均空氣開氏溫標絕對溫度（℃＋273）。

2、平均風速

給定時間內瞬時風速的平均值，給定時間從幾秒到數年不等。

3、風切變指數

我們通常把空間兩點之間平均風矢量的差異，即在同一高度或不同高度短距離內風向和風速的變化稱為風切變。從風場情況來看，風切變主要可由以下三種基本情況來表示：

（1）水平風的垂直切變。這是指水平風在垂直方向上兩個不同高度點之間的風向和風速的變化。

（2）水平風的水平切變。這是指水平風在水平方向上兩個不同距離點之間的風向和風速的變化。

（3）垂直風的切變。這是指上升或下降氣流（垂直風）在水平方向（或航跡方向）上的變化。

產生風切變的原因主要有兩大類，一類是大氣運動本身的變化所造成的；另一類則是地理、環境因素所造成的。有時是兩者綜合而成。我們通常關注的是水平風的垂直切變，即風在垂直于風向平面內的變化。它反映了風速隨高度的變化趨勢。

風切變指數計算公式:

 式中，分別為高度，Z_n的風速，α為風切變指數，其值與地面粗糙度有關。風切變指數對于風電機組的設計非常重要，同一臺風力發電機組在不同的高度，獲得的風能是不同的。例如，一個測風塔分別在60m和80m處測得年均風速為6.8m/s和7.3m/s，輪轂高度為120m，由公式可以求出風切變?yōu)椋?/span>

如果認為80m與120m之間的風切變保持不變，則可按如下方法計算120m高度處風速。令=80m，=120m，則=7.3m/s，得到：

4、湍流強度

湍流是描述風速隨時間和空間變化的強度指標。根據IEC標準規定，風電場湍流強度是指10分鐘內風速隨機變化幅度大小，是10分鐘平均風速的標準偏差與同期平均風速的比率，是風機安全等級分級的重要參數之一。

湍流強度是標準風速偏差與平均風速的比率。它是衡量湍流強弱的相對指標。湍流強度是描述風速隨時間和空間變化的程度，反映脈動風速的相對強度，是描述大氣湍流運動特性的最重要的特征量。環境湍流強度計算公式為：

式中，為σ風速的標準偏差，v為平均風速。

眾所周知，位于下風向的風電機組將受到來自上風向風電機組尾流的影響。尾流影響不僅降低了下風向風機的出力水平，而且增加了下風向風機的湍流強度。因此，確定風電機組湍流強度等級不僅取決于環境湍流強度，更應考慮因為風機尾流產出的湍流強度。風電場中風機承受的有效湍流強度由環境湍流強度和因為風電機組彼此之間尾流產生的湍流強度兩部分組成。

5、五十年一遇計算方法

方法一：極值Ⅰ型估算50 年一遇最大10分鐘平均風速。風速的年最大值x采用極值I型的概率分布，其分布函數為：

式中，u —分布的位置參數，即分布的眾值；α—分布的尺度參數。分布的參數與均值μ和標準差σ的關系按下式確定：

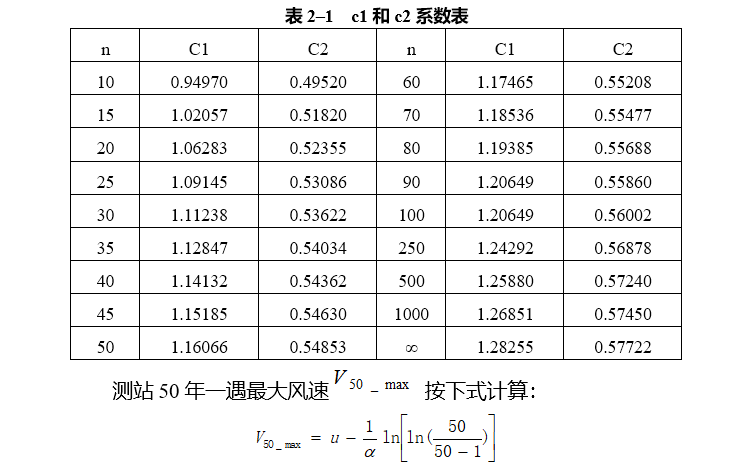

其中，Vi為連續n個年最大風速樣本序列，系數c1和c2見下表：

 方法二：以五日最大風速取樣法估算不同高度50年一遇最大10分鐘平均風速。

風電場風資源評價要求有連續一整年的場內實測風數據，用此測風序列逐日選取不同高度上的五日最大10分鐘平均風速樣本，用于估算50年一遇的最大10分鐘平均風速。

測站50年一遇最大風速按下式計算：

方法三：用歐洲風電機組標準Ⅱ的方法估算風電場50年一遇最大和極大風速。

歐洲風電機組標準中建議：在中緯度地區，當威布爾（Weibull）分布的形狀參數1.77≤k<2.0時，

是適合的（其Vref是50 年一遇的最大10分鐘平均風速，Vave是年平均風速）；50 年一遇的極大3秒鐘平均風速一般是最大10min平均風速的1.4倍。

6、風速與風功率密度年變化

風速與風功率密度年變化是指以年為基數發生的變化。風速年際變化是從第一年的1月到12月的月平均風速（或風功率密度）變化。

由于我國屬于典型的季風氣候區，平均風速隨季節而變化，并且有明顯的年變化規律。平均風速的年變化、日變化規律取決于緯度和地貌特征。風功率密度的變化較其風速變化更進一步地反應了風電場風況特征，它蘊含了風速、風速分布和空氣密度的共同影響。下圖為我國某風電場的風速與風功率密度年變化圖。

圖2-1 風速風功率密度年變化曲線圖

7、風速與風功率密度日變化

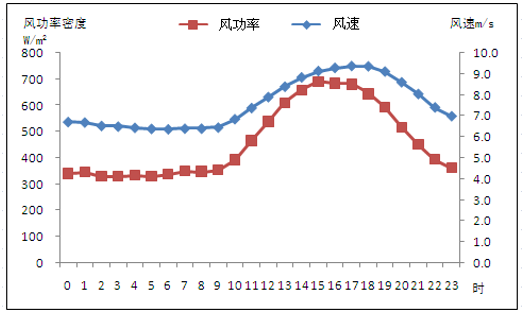

風速與風功率密度日變化以日為基數發生的變化。某地氣象要素在一日內有規律的周期變化。例如氣壓日變化、溫度日變化、風速日變化等。它們體現了由于日夜更替所引起的周期性變化，而不包括因天氣形勢變化（例如氣團平流變化）所引起的非周期變化。下圖為我國某風電場的風速與風功率密度日變化圖。

圖2-2 風速風功率密度日變化曲線圖

8、風速與風能頻率

風速頻率是在一個月或一年的周期中，某風速段內時間頻次占總時間數的百分比，風能頻率是該風速段內能量與總能量之比。

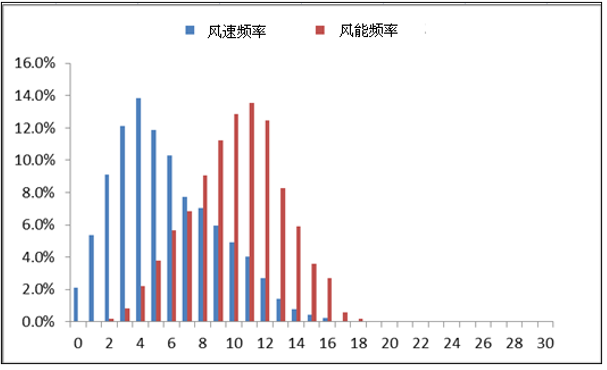

通過風速頻率，可以了解風速的分布，選擇合適的機型，例如下圖所示，此風頻分布適合于中低速風速段出力較高的風力發電機組。也可以利用風速頻率和風力發電機組功率曲線直接估算風電場電量。

圖2-3 風速風能頻率變化直方圖

9、風向與風能玫瑰圖

風向與風能玫瑰圖表示風速與風能在各方向內的頻率占比和能量占比。風向玫瑰圖是將某一段時間內風速觀測的次數，按方位分類統計，然后將每一方位的觀測次數，除以該段時間內觀測的總次數，再乘以100即得到各種風向的風向頻率。風能玫瑰圖是統計一段時間內，各方向內能量與總能量之比。

圖2-4 風向頻率玫瑰圖（左）和風能頻率玫瑰圖（右）

通過風向玫瑰圖，可以了解到風電場的盛行風向，在排布時，垂直當?shù)氐氖⑿酗L(fēng)向。了解當?shù)氐氖⑿酗L(fēng)向?qū)ξ⒂^選址具有重要的意義，可以避開盛行風向上的障礙物，當然，當?shù)氐匦螚l件對風向的分布也具有決定作用。

10、代表年說明及訂正方法

現我國一般陸上風電場的運行期為20年（風力發電機組運行壽命為20年；海上風電場運行多為25年），為了保證我們評估的風能資源數據具有20年的代表性，所以要對風電場短期的風能資源數據（實測數據），結合附近有代表性的長期測站的觀測資料，將驗證后的風電場短期測風數據訂正為一套反映風場長期平均水平的代表性數據進行風資源分析，即為代表年數據。

代表年訂正的最常規方法為：

（1）對風電場測站與長期測站同期的各風向象限的風速進行相關分析，將測風塔10m高度處的測風資料與氣象站同步實測的風速、風向數據進行16個風向扇區的相關分析，相關函數采用線性方程y=kx+b（y代表風電場風速，代表氣象站風速）。

（2）根據氣象站測風年與所選長期系列風速差值，對每個風速相關曲線，在橫坐標軸上標明長期測站多年的年平均風速以及與風電場測站觀測同期的長期測站年平均風速，然后在縱坐標軸上找到對應的風場測站的兩個風速值，并求出這兩個風速值的代數差值。

（3）風電場測站數據的各個風向象限內的每個風速都加上對應的風速代數差值，即可獲得訂正后的風電場代表年風速風向資料。

來源：北極星風電學社
