科普小知識丨模擬量4-20A電流環：深入解析其歷史、原理、應用 與未來展望

模擬量4-20mA電流環是一種廣泛應用于工業自動化領域的信號傳輸標準，具有簡單、可靠、抗干擾能力強等優點。它將被測量的物理量轉換成4-20mA的電流信號進行傳輸，廣泛應用于工業過程控制、儀表測量、數據采集等領域。本文將深入解析420A電流環的歷史源流、工作原理、應用領域以及未來發展趨勢，為讀者提供全面的理解和認知。

一、歷史源流：從氣動儀表到電氣控制的演變

4-20mA電流環的出現可以追溯到20世紀50年代，當時美國?？怂构?Foxboro Company)為其生產的氣動儀表開發了這標準。當時，氣動儀表是工業控制領域的主流，但其存在精度低、傳輸距離短等缺點，限制了其應用范圍。為了克服這些缺點，福克斯公司提出了使用電流信號進行傳輸?shù)姆?/span>案，并最終確定了4-20mA的標準范圍。

4-20mA電流環的提出具有劃時代的意義，它為工業控制領域從氣動控制向電氣控制的轉變奠定了基礎。此后，4-20mA電流環逐漸成為工業自動化領域的主流模擬量信號標準，并被廣泛應用于各種工業控制系統中。

二、工作原理：將物理量轉換成電流信號

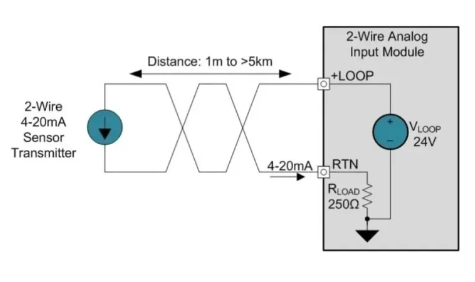

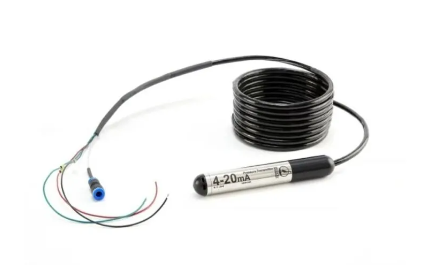

4-20mA電流環的工作原理是將被測量的物理量轉換成4-20mA的電流信號進行傳輸。具體來說，傳感器或變送器將被測量的物理量轉換成與之成比例的電流信號，然后將該電流信號通過電纜傳輸?shù)浇邮斩?。接?/span>端儀表或數據采集系統將電流信號轉換成相應的物理量值進行顯示或處理。

4-20mA電流環的電路結構簡單，主要包括以下幾個部分：

1、傳感器或變送器：將被測量的物理量轉換成與之成比例的電流信號。

2、電纜：用于傳輸電流信號。

3、接收端儀表或數據采集系統：將電流信號轉換成相應的物理量值進行顯示或處理。

三、應用領域：廣泛應用于工業自動化各個環節

4-20mA電流環廣泛應用于工業自動化領域的各個環節，主要應用包括：

1、工業過程控制：在工業過程控制中，4-20mA電流環用于傳輸壓力、溫度、流量、液位等各種物理量信號，實現對工業過程的監測和控制。例如，在石油化工行業，4-20mA電流環用于傳輸反應釜的溫度、壓力等參數，實現對反應過程的實時監控和控制。

2、儀表測量：在儀表測量中，4-20mA電流環用于傳輸各種儀表的輸出信號，實現對物理量參數的測量。例如，在電力行業，4-20mA電流環用于傳輸電流互感器、電壓互感器的輸出信號，實現對電流、電壓等參數的測量

3、數據采集：在數據采集系統中，420mA電流環用于采集現場儀表的輸出信號，實現對工業過程數據的采集。例如，在水處理行業，4-20mA電流環用于采集水質監測儀的輸出信號，實現對水質參數的實時監測和數據采集。

四、未來展望：向著更高精度、更低成本、更智能化方向發展

隨著工業自動化技術的不斷發展，420mA電流環也將不斷發展和完善。未來，4-20mA電流環的發展趨勢主要包括：

1、提高精度：隨著傳感器和變送器技術的進步，4-20mA電流環的測量精度將進一步提高，滿足更高精度的測量需求。

2、降低成本：隨著集成電路技術的進步，4-20mA電流環的制造成本將進一步降低，使其更加普及。

3、提高智能化水平：隨著物聯網和工業互聯網的發展，4-20mA電流環將更加智能化，能夠?qū)崿F(xiàn)更復雜的控制和監測功能，例如自診斷、自校準等。

五、延伸探討：相關標準規范與通信協議

1、標準規范：國際電工委員會（IEC)制定了4-20mA電流環標準規范，例如IEC60529:2008《工業用電氣設備通用要求一5.22電流回路》。該標準規范規定了4-20mA電流環的標準范圍、電流回路阻抗、抗干擾能力等技術要求，確保了4-20mA電流環的通用性和互換性。

2、通信協議：基于4-20mA電流環的通信協議可以實現更復雜的通信功能，例如雙向通信、數據傳輸?shù)取３Ｓ玫幕?-20mA電流環的通信協議包括：

(1)HART協議：HART協議是一種基于4-20mA電流環的雙向通信協議，可以實現對現場儀表的遠程配置、診斷和維護。

(2)Modbus RTU協議：ModbusRTU協議是一種基于串口的通信協議，可以將4-20mA電流環信號轉換成Modbus RTU協議格式，實現與Modbus RTU主控設備的通信。

六、應用實例：深入了解4-20mA電流環的實際應用

1、石油化工行業：在石油化工行業，420mA電流環用于傳輸反應釜的溫度、壓力、流量等參數，實現對反應過程的實時監控和控制。例如，在乙烯生產過程中，420mA電流環用于傳輸反應釜的溫度、壓力、流量信號，實現對反應溫度、壓力、流量的實時監控和調節，確保乙烯生產的安全性和效率。

2、電力行業：在電力行業，4-20mA電流環用于傳輸電流互感器、電壓互感器的輸出信號，實現對電流、電壓等參數的測量。例如，在高壓輸電系統中，4-20mA電流環用于傳輸電流互感器的輸出信號，實現對輸電線路電流的實時監測，確保輸電線路的安全運行。

3、水處理行業：在水處理行業，420mA電流環用于采集水質監測儀的輸出信號，實現對水質參數的實時監測和數據采集。例如，在自來水廠，4-20mA電流環用于采集濁度儀、余氯分析儀等水質監測儀的輸出信號，實現對水質渾濁度、余氯含量等參數的實時監測，確保自來水水質符合國家標準。

七、風電機組中4-20mA模擬量傳感器的應用

在風電機組中，4-20mA模擬量傳感器被廣泛應用于測量和監測各種參數，為風電機組的控制和運行提供重要的數據基礎。常見應用包括：

1、風速傳感器：

應用位置：通常安裝在風電機組的輪轂或機艙頂部。

測量目的：測量風速，為風電機組的功率控制和葉片調節提供依據。

傳感器類型：常見的風速傳感器類型包括超聲波風速傳感器、熱風速傳感器、皮托管風速傳感器等。

2、風向傳感器：

應用位置：通常安裝在風電機組的機艙頂部。

測量目的：測量風向，為風電機組的朝向控制提供依據。

傳感器類型：常見的風向傳感器類型包括槳葉式風向傳感器、超聲波風向傳感器等。

3、壓力傳感器：

應用位置：通常安裝在機艙內、液壓系統、潤滑系統等。

測量目的：測量機艙內壓力、液壓系統壓力、潤滑系統壓力等，為風電機組的提供安全運行保障。

傳感器類型：常見的壓力傳感器類型包括擴散硅壓力傳感器、陶瓷壓力傳感器等。

4、溫度傳感器：

應用位置：通常安裝在軸承、發電機、變壓器等。

測量目的：測量軸承溫度、發電機溫度、變壓器溫度等，為風電機組的潤滑冷卻系統提供控制依據。

傳感器類型：常見的溫度傳感器類型包括熱電阻、熱電偶、PT100等。

5、振動傳感器：

應用位置：通常安裝在軸承、機座、變速箱等。

測量目的：監測風電機組的振動狀態，為故障診斷和維護提供依據。

傳感器類型：常見的振動傳感器類型包括加速度傳感器、速度傳感器、位移傳感器等。

6、位置傳感器：

應用位置：通常安裝在葉片、升降機構等。

測量目的：測量葉片位置、升降機構位置等，為風電機組的控制提供依據。

傳感器類型：常見的位移傳感器類型包括電位計、編碼器、光電傳感器等。

八、結語：4-20mA電流環-工業自動化的重要基石

模擬量4-20mA電流環以其簡單、可靠、抗干擾能力強等優點，在工業自動化領域獲得了廣泛應用，成為工業過程控制、儀表測量、數據采集等領域不可或缺的基礎技術。在風電機組中，4-20mA模擬量傳感器也被廣泛應用于測量和監測各種參數，為風電機組的控制和運行提供重要的數據基礎。隨著工業自動化技術的不斷發展，420mA電流環也將不斷發展和完善，為工業自動化的發展提供強有力的支撐。
