科普 | Argo計劃-繪制海洋的心跳
#02 Argo浮標歷史

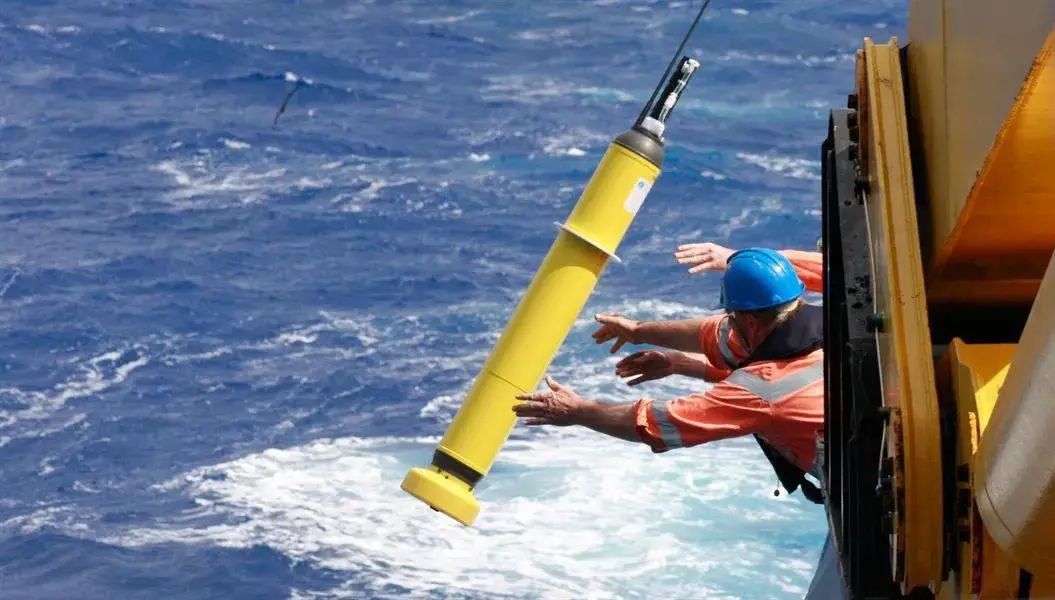

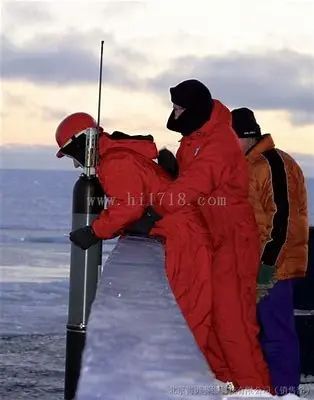

圖2 Argo浮標布放圖片
Argo計劃是聯合國政府間海洋學委員會(IOC)基于利用足夠的剖面浮標而倡導的、以深海為對象的觀測計劃，是GOOS計劃中的一個重要組成部分。Argo是一個以剖面浮標為手段的海洋觀測業務系統，它所取得的數據供全世界各國使用。Argo計劃構想用3年至4年時間（2000年-2003年）在全球大洋中每隔300公里布放一個衛星跟蹤浮標，總計為3000個，組成一個龐大的Argo全球海洋觀測網。一種稱為自律式的拉格朗日環流剖面觀測浮標將擔當此重任，它就是Argo浮標。Argo浮標的設計壽命為4年至5年，最大測量深度為2000米，會每隔10天至14天自動發送一組剖面實時觀測數據，每年可提供多達10萬個剖面的海水溫度和鹽度資料。
值得注意的是，IOC各會員國也認識到Argo計劃中的剖面浮標因“隨波逐流”可能進入他國的EEZ（exclusive economic zone專屬經濟區），因而一致同意通過了一項決議(IOC決議XX-6)，以支持Argo計劃在全球的實施。此決議要求各國對其在Argo計劃下施放的剖面浮標要公告其施放地點及其實時漂流位置，其所獲得數據要共享；任何國家若要在其他國家的EEZ海域投放Argo剖面浮標，需按照海洋法公約征得該國的同意。
#04 Argo浮標的工作原理

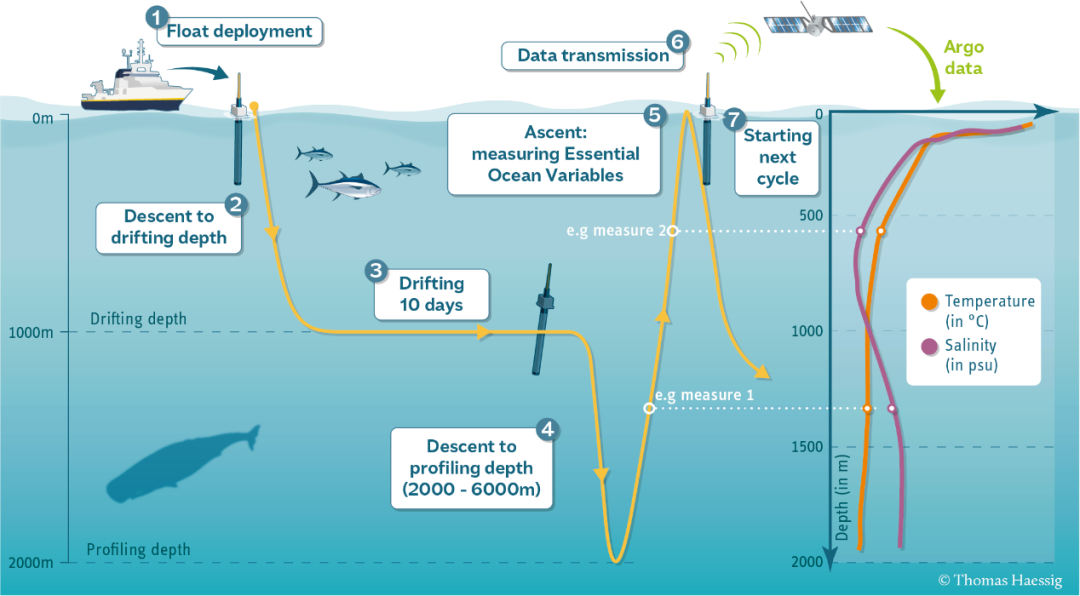

圖4 Argo浮標工作原理
浮標的漂浮和下潛
Argo浮標包括一個浮標主體和一個浮標。浮標的漂浮和下潛是通過控制浮標球的空氣壓力來實現的。當浮標需要漂浮時，浮標球內部的空氣壓力與周圍水體的壓力相平衡，使得浮標浮在水面上。當浮標需要下潛時，浮標球內部的空氣壓力被增加，使得浮標重于水體，并向下沉入海洋中。
圖5 Argo浮標下放圖
數據采集
Argo通過一系列傳感器來采集海洋和大氣數據。這些傳感器通過電纜連接到浮標主體上的數據采集系統。數據采集系統負責將傳感器采集到的數據進行處理和存儲。

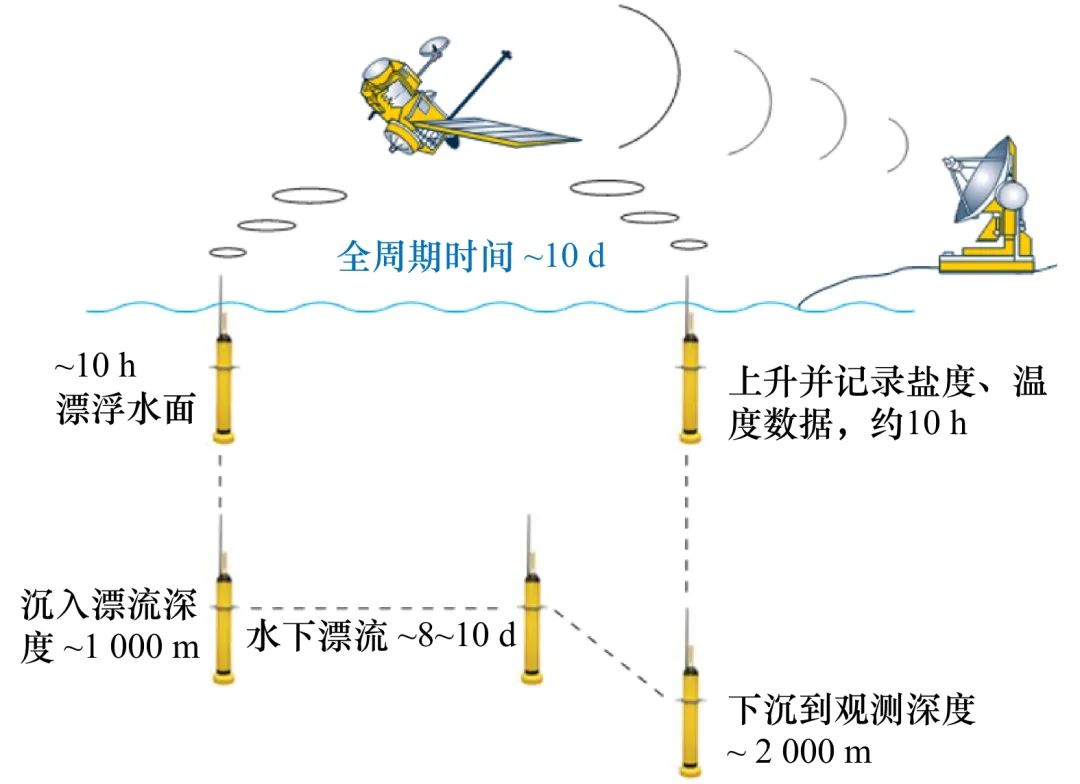

圖6 Argo浮標工作示意圖
數據傳輸
數據傳輸是Argo系統的關鍵部分。浮標主體上配備了一個無線通信模塊，用于將采集到的數據傳輸回地面站點。數據傳輸可以通過衛星通信、海底電纜或近岸無線網絡等方式進行。

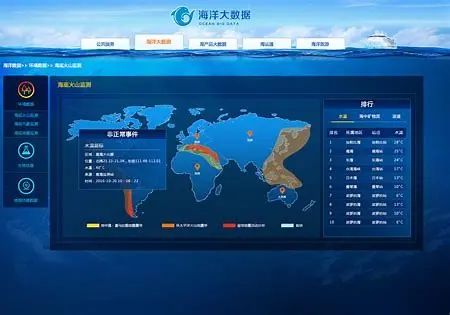

圖7 大數據平臺示意圖
#05 Argo浮標的未來
增加覆蓋區域：目前，Argo網絡主要覆蓋全球的溫帶和熱帶海洋，但對于極地地區，尤其是南極和北極地區的數據相對匱乏。未來，Argo計劃將逐步擴展到這些區域，以獲得更加全面的海洋觀測數據。
深海觀測：目前Argo浮標的觀測深度大約為2000米，未來會有更多的“深淵Argo浮標”部署，這些浮標能夠深入到更深的海域，進行更深層次的溫度、鹽度和其他物理性質的監測。
實時數據傳輸：隨著通信技術的進步，未來的浮標可能會具備更強的實時數據傳輸能力，縮短從數據采集到數據共享的時間。這對于氣候預警、天氣預報等應用至關重要。更多的跨國合作和數據共享平臺將會被建立，使得全球海洋數據更容易獲得和整合，從而提升對氣候變化、海洋生態和海洋資源的理解。
#06 Argo浮標數據對科學研究的重要意義

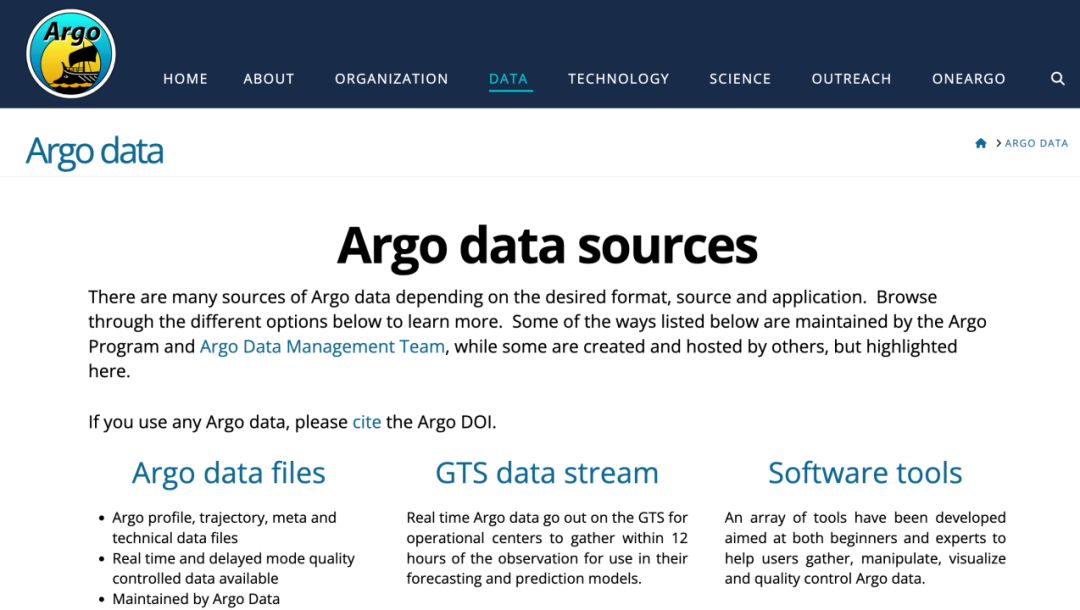

圖8 Argo數據下載官網
（https://argo.ucsd.edu/data/）
數據信息：
空間分辨率：3° x 3° (每3°范圍內約有一個浮標)
時間分辨率：約每10天測一次
變量：溫度、鹽度、壓力、溶解氧、氯熒光素、硝酸. 鹽、pH值
數據應用實例：
利用Argo的海表以下0-2000m數據，與衛星高度計的中尺度渦觀測結果結合，通過合成分析，得到中尺度渦平均意義下的的三維結構，例如下圖：

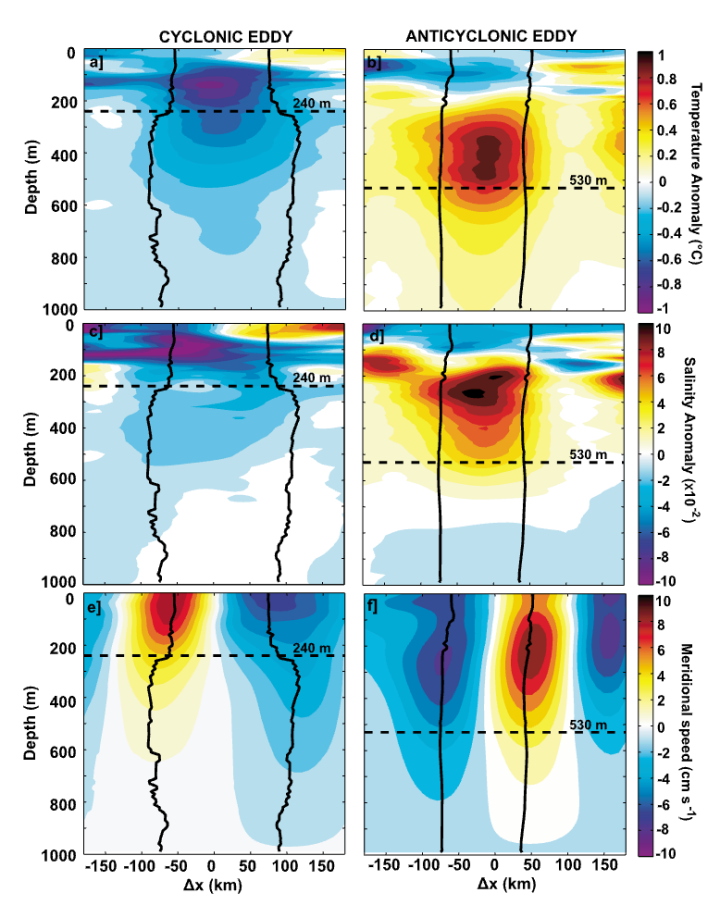

圖9 渦旋三維結構圖
（Chaigneau et al. ,2011)
參考文獻：
[1] Chaigneau, A., M. Le Texier, G. Eldin, C. Grados, and O. Pizarro (2011), Vertical structure of mesoscale eddies in theeastern South Pacific Ocean: A composite analysis from altimetry and Argo profiling floats, J. Geophys. Res., 116, C11025,doi:10.1029/2011JC007134.
[2] Souza,J. M. A. C., C. de Boyer Montégut, C. Cabanes, and P. Klein(2011), Estimation of the Agulhas ring impacts on meridional heatfluxes and transport using ARGO floats and satellite data, Geophys.Res. Lett., 38, L21602, doi:10.1029/2011GL049359.
[3] Yang, H., L. Wu, H. Liu, and Y. Yu (2013), Eddy energy sources and sinks in the South China Sea, J. Geophys. Res.Oceans, 118, 4716–4726, doi:10.1002/jgrc.20343.
[4] Zhang Zhiwei, Zhong Yisen, Tian Jiwei, Yang Qingxuan, Zhao Wei. 2014. Estimation of eddy heat transport in the global ocean from Argo data. Acta Oceanologica Sinica, 33(1): 42–47, doi: 10.1007/s13131-014-0421-x.
