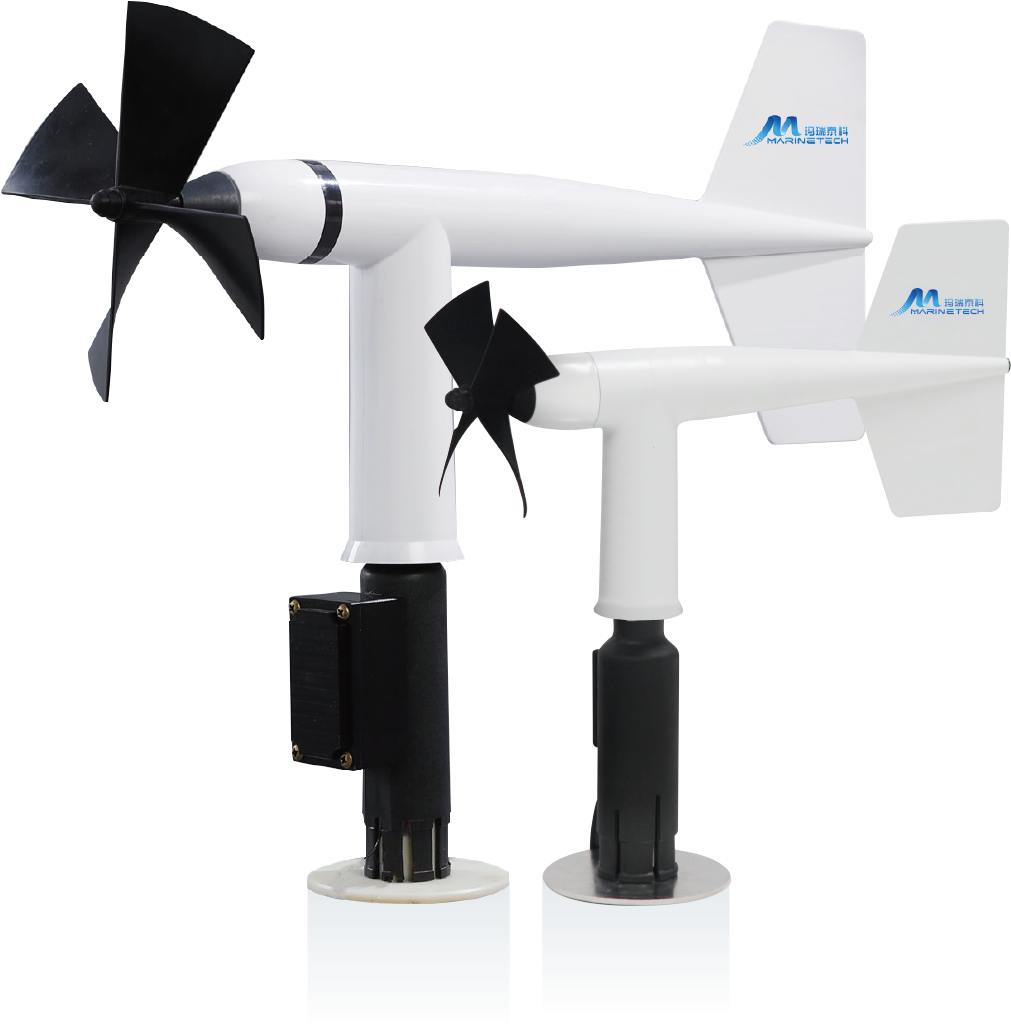

科普小知識 | 螺旋槳式風速風向傳感器之工作原理
01 風速的測量工作原理
螺旋槳式風速傳感器是通過測量風力對一個螺旋槳的驅動力來計算風速，其主要由螺旋槳、磁鋼轉子、感應元件、處理電路等部分組成。螺旋槳葉片系統受到風壓的作用，產生一定的扭力矩，使葉片旋轉，帶動螺旋槳軸上的磁力脈沖發生器旋轉。螺旋槳的轉速與風速成正比關系，其公式為：
V風速=轉子轉速×風速系數 (1-1)
風速系數是螺旋槳的物理特性，螺旋槳確定形狀后，其風速系數是一個常量。磁性轉子通過霍爾元件或感應線圈輸出風速模擬信號，通過處理電路處理后可輸出頻率正比于風速的方波信號。
1.1 電磁感應原理
根據電磁感應定律，將一個線圈置于一個變化的磁場中，就會產生感應電壓，稱為感生電動勢，其計算公式為：
(1-2)
式中：
N——線圈匝數；
φ——磁通量；
B——磁場強度；
S——線圈面積。
當磁場以角速度ω旋轉時，感應電動勢為：
(1-3)
其最大值為：
（1-4）
根據公式（1-3）和（1-4）可知，在一個磁場旋轉中，磁場每旋轉一周就會產生一個交流正弦波信號，其最大值為NBSω。為消除雜波干擾，使風速傳感器在低風速時也能產生足夠大的感應電壓，應選擇合適的磁鐵和線圈匝數和線圈截面積，盡可能在低速旋轉時使線圈中產生足夠大的感應電壓。在線圈中插入一根鐵棒，將能有效的增強磁感應強度。
圖1是根據電磁感應原理設計的一種風速傳感器，其中磁鐵為6磁極磁鐵，當葉片系統受到風壓的作用旋轉時，帶動螺旋槳軸上的六磁極磁盤旋轉，線圈中即感應出交流正弦波信號，其頻率與螺旋槳的轉速成正比，螺旋槳每轉一周，線圈中就感應出三個周期的正弦波信號。經過電路板信號放大和整形，輸出頻率正比于風速的方波信號。
圖1 根據電磁感應原理設計的風速傳感器
1.2 霍爾效應原理
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。這個電位差的大小與磁場強度和電流成正比，方向與磁場方向和電流方向有關。
霍爾元件是一種基于霍爾效應的磁傳感器。當磁體離開霍爾元件的范圍時，磁場的強度減弱，霍爾元件的電壓也隨之變小。相反，當磁體靠近霍爾元件時，磁場的強度增強，霍爾元件的電壓也隨之增大。通過對霍爾元件兩側電壓的檢測，可以判斷磁體的位置和運動狀態。按照霍爾元件的功能可將它們分為：霍爾線性器件和霍爾開關器件。風速風向傳感器主要應用霍爾開關來計算螺旋槳轉速。

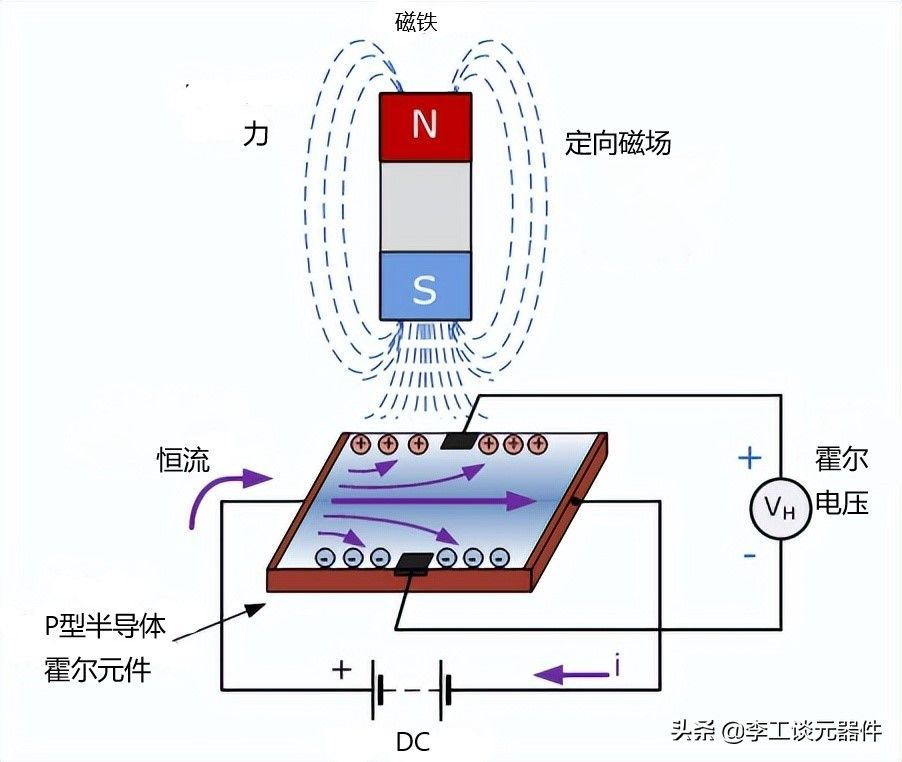

圖2 霍爾元件原理圖
霍爾開關內部集成的電路把磁輸入信號轉換成開關量電信號輸出，它同時具備符合實際應用要求的易操作性和高可靠性?；魻栭_關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，開關內部集成的觸發器翻轉，其輸出電平狀態也隨之翻轉。風速風向傳感器中選用的霍爾開關一般為單極霍爾開關，單極霍爾開關需要指定一個磁極，當磁場靠近時霍爾導通輸出低電平，磁場遠離時霍爾關閉輸出高電，而另一磁極始終高電平。

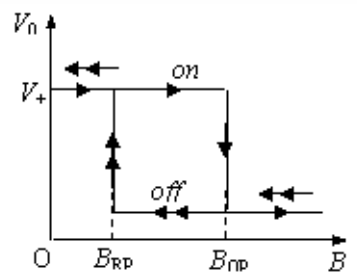

如圖3所示，其中Bop為工作點“開”的磁感應強度，BRP為釋放點“關”的磁感應強度。當外加的磁感應強度超過動作點Bop時，傳感器輸出低電平，當磁感應強度降到動作點Bop以下時，傳感器輸出電平不變，一直要降到釋放點BRP時，傳感器才由低電平躍變?yōu)楦唠娖?。Bop與BRP之間的滯后使開關動作更為可靠。
圖3 霍爾開關特性

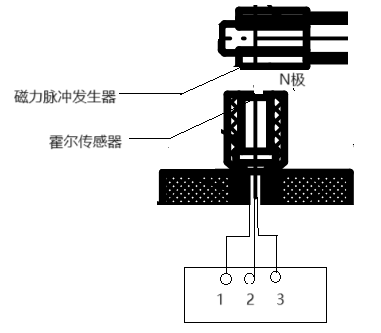

圖4是依據霍爾效應原理，采用霍爾開關元件設計的風速傳感器，其中磁鐵為6磁極磁鐵，N極觸發。當葉片系統受到風壓的作用旋轉時，帶動螺旋槳軸上的磁力脈沖發生裝置旋轉，霍爾開關根據感應到的磁強度動作，輸出方波信號，其頻率與螺旋槳的轉速成正比，螺旋槳每轉一周，霍爾開關就輸出三個的方波信號。
圖4 根據霍爾效應設計的風速風向傳感器
1.3 光電開關原理
槽型光電開關是紅外線發射器和紅外線接收器于一體的光電傳感器，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關信號。
風速傳感器的核心部分，主要由槽型光電開關管和隨風速軸一起旋轉的均勻開孔圓盤組成。設隔光圓盤均勻開孔槽數為a，則在槽型光電開關管被施加正常電壓后，每當開孔圓盤從光電開關管中間轉動一周時，將產生a個脈沖，通過變換電路即可輸出脈沖的頻率。
02 風向的測量工作原理
2.1 光電式測量風向原理
光電式測量風向原理是基于格雷碼編碼和光電傳感技術。格雷碼是一種二進制編碼方式，相鄰兩個數值之間只有一位不同。這種編碼方式的優點是在數值變化過程中，只有一位發生變化，可以減少傳輸錯誤和干攏的可能性。例如，從0到1的轉換只有一位發生變化，從1到2換也只有一位發生變化，依此類推。
格雷碼風向傳感器利用了這種編碼方式。傳感器內部有一個旋轉部件，可以根據風向的變化旋轉。旋轉部件上安裝有一個光電傳感器，用于檢測旋轉部件當前的位置。光電傳感器可以感知到旋轉部件上的標記，標記的數量對應著格雷碼的位數。
當旋轉部件旋轉時，光電傳感器會不斷檢測標記的位置，并將其轉換為對應的格雷碼。傳感器會輸出一個格雷碼序列，每個格雷碼代表旋轉部件的一個位置。通過解碼格雷碼序列，可以確定風向傳感器當前的風向。

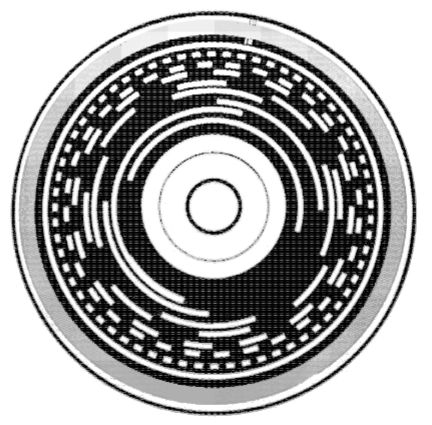

圖5 格雷碼盤結構示意圖
2.2 電阻式測量風向原理
電阻式風向傳感器采用類似滑動變阻器的結構，即電位計，它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。當風向標產生轉動的時候，滑動變阻器的滑桿會隨著頂部的風向標一起轉動，而產生的不同的電壓變化就可以計算出風向的角度或者方向。

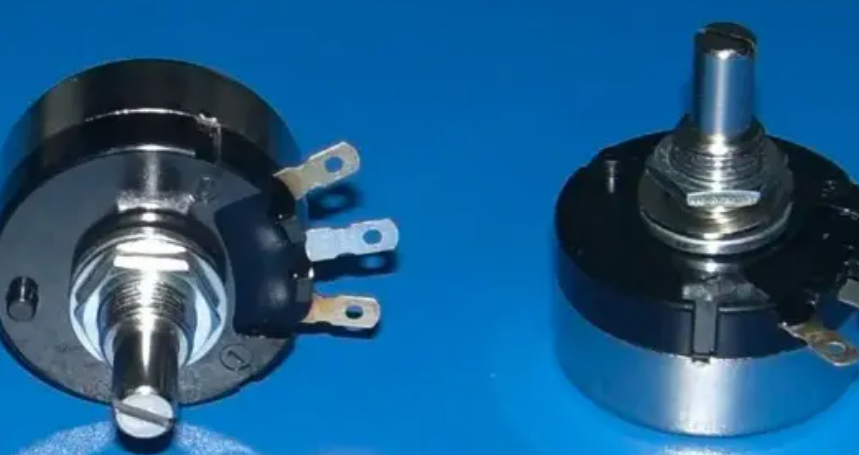

圖6 電位計
2.3 電子羅盤式測風向原理
電子羅盤是一種基于磁場感應原理工作的設備，用于測量和確定物體的方向。
根據法拉第電磁感應定律，當一個導體在磁場中運動吋，會在導體兩端產生感應電動勢。電子羅盤利用這個原理來感應地球的磁場。
地球本身就有一個磁場，它的磁力線會從地球的南極指向北極。電子羅盤中的磁感應線圈可以感應到地球磁場的變化，通過測量磁場的強度和方向來測定物體的方位。
電子羅盤將感應到的磁場信號傳輸?shù)教幚砥髦?。處理器會對信號進行放大、濾波和校正等處理，以確保測量的準確性。經過處理后的信號被轉換為可視化的輸出，通常以數字或指針形式顯示方向。
2.4 霍爾角度傳感器
霍爾角度傳感器是一種用于測量物體角度的傳感器，采用霍爾效應原理。當通過一個材料時，由于霍爾效應，會產生一個與外磁場方向垂直的電場，該電場的大小與外磁場的強度成正比。霍爾角度傳感器利用這個原理測量外磁場的強度，從而測量物體的角度。
霍爾角度傳感器通常由霍爾元件、磁環和信號處理電路組成。在使用時，磁環被安裝在旋轉的軸上，當旋轉軸轉動時，磁場會隨之改變，霍爾元件檢測到這種變化，并將其轉化為電信號輸出。信號處理電路將這個電信號進行放大、濾波和線性化處理，從而輸出一個與物體角度成正比的電信號。
霍爾角度傳感器的特性曲線是其輸出電壓與物體角度之間的關系曲線，通常呈現線性或非線性的形狀。在線性霍爾角度傳感器中，輸出電壓與物體角度成線性關系，因此，其特性曲線為一條直線。而在非線性霍爾角度傳感器中，輸出電壓與物體角度之間的關系可能不是線性的，因此，其特性曲線可能為一條曲線。

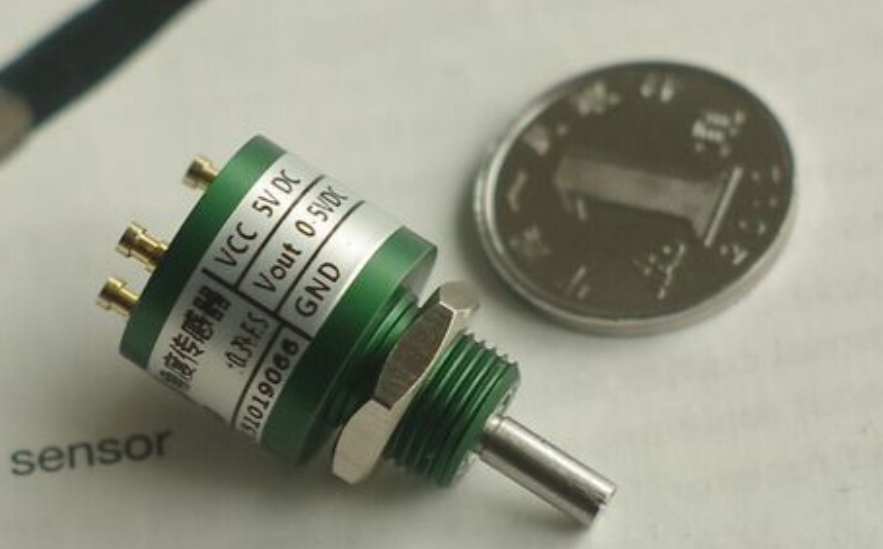

圖7 霍爾角度傳感器
